Kontrolni ventili

Inline nepovratni ventili sa oprugom su uobičajeni, lako razumljivi i jednostavni za dizajn. Nepovratni ventil sa oprugom u-liniji u otvorenom i zatvorenom položaju. Strelice pokazuju smjer protoka. Kada tečnost uđe u ulazni otvor ventila, trebalo bi da postoji dovoljan pritisak (sila) da se savlada pritisak otvaranja i sila opruge. Pritisak gura disk, otvarajući otvor i omogućavajući fluidu da teče kroz ventil. Kada ulazni pritisak više nije dovoljno visok ili postoji dovoljan povratni pritisak, protivpritisak i opruga guraju disk ventila prema otvoru i zatvaraju ventil. Kratak hod opruge i diska omogućava brzo vreme odziva na zatvaranje. Ovaj dizajn ventila takođe sprečava skokove pritiska u liniji, čime se sprečava udar vode.

Nepovratni ventili-opterećeni Y-povratnim ventilima rade slično kao -proljetni-nepovratni ventili. Razlika je u tome što su opruga i pokretni disk postavljeni pod uglom. Ovo formira oblik "y", otuda i naziv ventila. Radi na isti način kao inline ventil, ali pošto su pokretne komponente pod uglom, ventil se može pregledati i servisirati dok je povezan sa sistemom. Ovi ventili su veći i zauzimaju više prostora u sistemu.

Kuglični nepovratni ventili koriste slobodno-plutajuću ili oprugu-kuglu koja se nalazi na zaptivnom sjedištu za zatvaranje otvora. Sjedalo za brtvljenje je obično konusnog oblika da vodi loptu u sjedište ventila i formira pouzdanu zaptivku kako bi se spriječio obrnuti tok. Kada pritisak tečnosti na ulaznoj strani premaši pritisak pucanja, lopta se udaljava od svog sedišta, omogućavajući protok. Kada ulazni pritisak ne premaši pritisak otvaranja, ili postoji povratni pritisak, lopta će se zatvoriti uz pomoć povratnog pritiska ili opruge, efektivno zatvarajući otvor. Kuglični nepovratni ventili sa pravim spojem omogućavaju jednostavno uklanjanje i zamjenu kuglice, eliminirajući potrebu za kupovinom novog ventila.

Membranski nepovratni ventili sastoje se od gumene membrane koja se savija kada se poveća ulazni pritisak. Normalno otvoren nepovratni ventil sa membranom sa "minimalnim" ulaznim pritiskom koji omogućava protok medija. Kako se ulazni pritisak povećava, dijafragma će se savijati i otvarati, omogućavajući veći protok. Ako dođe do povratnog pritiska (ili normalno zatvorenog nepovratnog ventila membrane), membrana će biti pritisnuta na otvor i zatvorena protiv povratnog toka. Membranski nepovratni ventili su idealni za aplikacije niskog{4}}pritiska ili vakuuma.

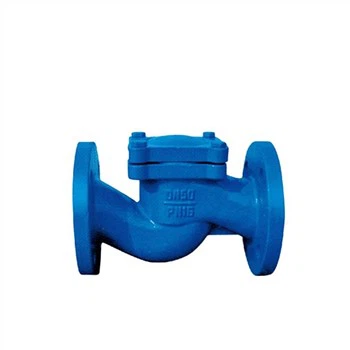

Povratni ventili za podizanje sastoje se od diska za vođenje koji podiže (podiže) sjedište ventila kako bi omogućio protok medija. Potreban je pritisak otvaranja da bi se savladala gravitacija i/ili otpor opruge. Vodilice drže disk u okomitoj liniji radi ponovnog postavljanja uz pravilno poravnanje i zaptivanje.

Najčešće, nepovratni ventili za podizanje prisiljavaju medij da se okreće za 90 stepeni. Ako nema opruge koja pomaže pri zatvaranju, mora se uzeti u obzir smjer ugradnje kako bi se osiguralo da se disk ventila zatvori pod djelovanjem gravitacije.

Zakretni nepovratni ventili poznati su kao nepovratni ventili sa "swashplate" ili "flapper". Imaju disk na šarki (ili osovini) koji se otvara pod ulaznim pritiskom. Kada se ulazni pritisak smanji ili dođe do povratnog toka, disk ventila će se zatvoriti. Ako nema opruge koja pomaže zatvaranju, mora se uzeti u obzir smjer ugradnje kako bi se osiguralo da se disk ventila zatvori pod djelovanjem gravitacije. Dvostruki disk ili nepovratni ventili sa dvostrukim vratima imaju središnji disk koji je podijeljen na dva polu{4}}okružna vrata koja su pričvršćena na centralnoj tački okretanja da rade nezavisno.

Kuglasti nepovratni ventili su obično opruge-opterećeni Y-nepovratni ventili ili podizni nepovratni ventili sa ručnim upravljanjem. Ovo omogućava ventilu da funkcioniše kao normalan nepovratni ventil i sprečava povratni tok. Za održavanje ventila u otvorenom ili zatvorenom položaju može se koristiti vanjski mehanizam. Stoga, zaporni nepovratni ventil može funkcionirati kao dva u jednom: ventil za regulaciju protoka i ventil za sprječavanje povratnog toka. Obično se koriste u elektranama, kotlovskim ciklusima, generatorima pare, hlađenju turbina i sigurnosnim sistemima.

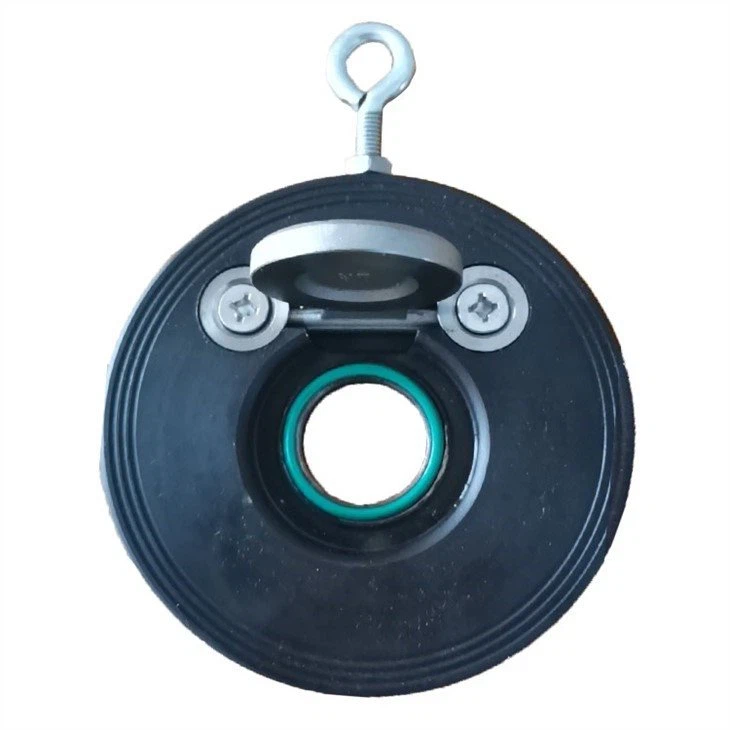

Izrazi leptir nepovratni ventil i nepovratni ventil se često koriste naizmjenično. Sastoje se od diskova u obliku leptira ili oblata-i opruga na šarki. Kada ulazni pritisak nadmaši pritisak otvaranja, obe strane se otvaraju, kao što je prikazano na slici 9. Kada se ulazni pritisak smanji ili dođe do povratnog toka, opruga (ili povratni pritisak) na šarki će zatvoriti disk ventila, efikasno ga zaptivajući. Ovaj tip ventila omogućava direktan protok medija sa minimalnim otporom. Zakretni nepovratni ventili su stilski dizajnirani da se uklapaju u uske prostore prirubnica.

Ventil pačjeg kljuna omogućava protok tekućine kroz crijevo koje ima prirodno ravan oblik na kraju. Ovaj plosnati oblik podsjeća na pačjeg kljuna, otuda i naziv ventila. Protok vode otvara ravan kraj pačjeg kljuna, omogućavajući medijima da prođu. Kada se pritisak ukloni sa ulazne strane, kraj pačjeg kljuna se vraća u svoje spljošteno stanje, prekidajući protok.
